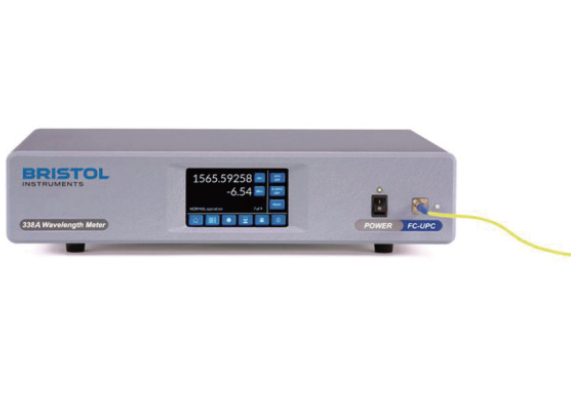

光通訊專用338系列快速波長計
簡 述：
338 系列光通訊激光多波長計專門為密集波分復用DWDM 應用研發與優化，工作范圍1270nm - 1680nm(179 - 236THz)，O/E/S/C/L/U幾乎全波段，精度高達±0.2ppm，測試速率為25Hz。
品 牌：
美國 Bristol Instruments
產品型號：
- 338
Bristol 專門為光通訊研發設計的波長計，主要針對光通訊波段的高精度波長測試，支持連續激光和調制信號，支持光功率檢測；專為DWDM 設計的波長計還可支持多個波長同時測量。
1）338 系列快速波長計
338 系列光通訊激光多波長計專門為密集波分復用DWDM 應用研發與優化，工作范圍1270nm - 1680nm(179 - 236THz)，O/E/S/C/L/U幾乎全波段，精度高達±0.2ppm，測試速率為25Hz。
產品特點：
• 可測試CW 或調制激光，絕對準確度可達±0.2ppm
• 測試范圍1270nm-1680nm(179-236THz) 涵蓋全部光纖通訊波段
• 內置長壽命HeNe 激光器實時校準，完全無需人工干預
• 25Hz 快速測試速率，提升研發和生產效率
• 可同時監控激光功率
• 標配USB2.0 和以太網接口，可增配GPIB 接口方便用戶架構自動檢測系統
專業應用：
• DWDM 研發與生產；
• 無源器件測試；
• 光收發器測試；
• 光纖波長損失特性分析；
• 光學傳感；
主要參數指標：
|
產品型號 |
338A |
338B |
|
被測激光類型 |
連續激光或調制激光 |
|
|
波長范圍 |
1270nm-1680nm/ 179-236THz （1000nm-1680nm/ 179-300THz with |
|
|
絕對測量精度 |
±0.2ppm（±0.3pm@1550nm） |
±0.65ppm（±1.0pm@1550nm） |
|
重復測量精度 |
±0.03ppm（±0.05pm at 1550nm） |
±0.1ppm（±0.15pm at 1550nm） |
|
最大測量帶寬 |
10GHz (80pm at 1550nm) |
|
|
內置校準光源 |
穩頻 HeNe 激光器 |
標準 HeNe 激光器 |
|
顯示精度 |
0.00001nm |
0.0001nm |
|
顯示單位 |
nm，cm-1，THz |
|
|
功率測量精度 |
±0.5dB(±30nm from 1310nm and 1550nm) |
|
|
功率顯示單位 |
dBm,mW, W |
|
|
靈敏度 |
-30dBm (1270nm to 1650nm)，-25dBm (1650nm to 1680nm) |
|
|
功率閾值 |
+10dBm( 飽和閾值 )，+18dBm( 損傷閾值 ) |
|
|
輸入方式 |
光纖輸入：FC/UPC 或 FC/APC |
|
|
預熱時間 |
＜ 15 分鐘 |
無需預熱 |
|
通訊接口 |
USB/Ethernet/GPIB(Optional) |
|
|
測量速率 |
25Hzw |
|
