新品發布丨Ophir膠體量子點400-1700nm激光光束品質分析儀
Ophir公司推出新品SP301Q膠體量子點（CQD-Colloidal Quantum Dot）激光光束品質分析儀，出色的特點是：
- 400-1700nm寬光譜響應范圍
- 55dB高動態范圍
- 60 fps 高幀速
- 5nW/cm2最小可探測信號
- 9.6*7.7mm感光面積，15um像素尺寸，640*512像素數目
- 無需出口許可
CQD-Colloidal Quantum Dot膠體量子點是一些納米尺度的半導體微晶體量子點(材料多為PbS，InAs，CdSe,鈣鈦礦)在膠體內均勻分布的一種狀態。實用機制是把這納米尺度的量子點均勻融入膠體后，就可以利用涂敷工藝，固化工藝等流程在光電芯片上形成一個均質的特殊的功能層開完成特定的工作。膠體量子點應用于可見光到近紅外寬頻成像相機的大致的原理是：
不同尺度的膠體量子點其紅外吸收峰值曲線不同，且同時具備相當的可見光吸收能力，此膠體量子點在接收輻射后即可產生光電子且可被臨近的CMOS讀出電路采集讀出。廠家將幾種不同尺度（納米級別）的膠體量子點混合后，再均勻涂敷并固化在標準CMOS芯片上，即可涵蓋從可見光到近紅外大范圍的信號采集工作。簡而言之，膠體量子點相機可以同時涵蓋原本一臺常規硅基加一臺InGaAs材料的CCD/CMOS相機才能覆蓋的光譜響應范圍。而且由于膠體量子點相機制造的多數工藝是基于硅基半導體芯片制備工藝流程，其壞點幾率會遠小于InGaAs半導體芯片制備工藝，在產品一致性提升的同時還降低了成產成本，從而可以提供給客戶價格更低，性價比更高的產品。
Ophir公司推出新品SP301Q膠體量子點激光光束品質分析儀主要的應用方向是400-1700nm范圍各種激光器的研發與品質管理，比如：
· 車規級激光雷達激光研發與品控· 光纖通訊激光與周邊
· 遙測遙感
· 軍用
產品參數表：
|
相機型號 |
SP301Q |
|
波長范圍 |
400-1700nm |
|
有效感光尺寸 |
9.6×7.7mm |
|
像素尺寸 |
15um x15um |
|
適合檢測的激光光斑尺寸范圍 |
150um -7.7mm |
|
像素數目 |
640×512 |
|
動態范圍 |
55dB |
|
像素功率感應線性度 |
±2% |
|
像素感應一致度 |
±3% |
|
束腰寬度檢測準確度 |
±3% |
|
14-bit模式下滿幀成像幀速 |
60 fps |
|
曝光時間 |
10us-200ms |
|
可適應光源模式 |
連續波,或脈沖 |
|
觸發 |
硬件/軟件觸發入和觸發出 |
|
可增配InGaAs觸發用光電管 |
光電管產品號:SP90409 |
|
飽和光強 |
0.3mW/cm² |
|
最小可檢測光強 |
5nW/cm² |
|
相機標配中性衰減片損傷閾值 |
50W/cm²平均功率;1J/cm2 (<100ns激光脈沖） |
|
相機外觀尺寸 |
61mm x 61mm x 102mm |
|
相面沉入深度 |
12.5mm C口 |
|
工作模式 |
膠體量子點SWIR相機,全域快門 |
|
工作溫度 |
10℃ to 40℃ |
|
工作濕度 |
5% 到 90%(不冷凝) |
|
數據接口型式 |
GigE |
|
軟件操作系統 |
Windows 10 或 11(64位) |
|
符合地方標準 |
CE,UKCA,China RoHS |
|
訂購整機產品號 |
BGP-GigE-SP301Q （SP90659） |
|
產品描述 |
SP301Q膠體量子點相機式激光光束品質分析儀 （含BeamGage專業版分析軟件） |

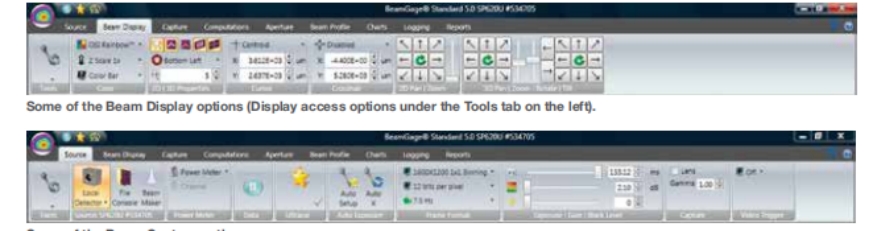

標配的BeamGage專業版激光光束分析軟件：

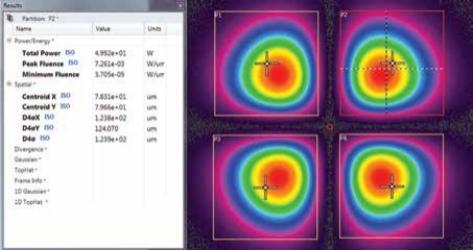

可以相機圖像分割成多個區域，實現單相機多光斑獨立分析的結果
· 可同時顯示 1 維、2 維、3 維的功率分布，3 維顯示中增加了兩個側面的投影功能，可以幫助用戶更直觀的了解激光光斑的分布情況
· Ultra CAL 逐點背景扣除技術，可將測量環境中的雜散背景光完全扣除掉，使得測量結果真實，數據符合 ISO 標準；
· 可設置 1/e²、4σ 等不同參數標準計算光斑尺寸大??；
· 激光光斑峰值中心、幾何中心位置；激光高斯擬合度；測量光斑指向穩定性等豐富參數只需點選即可分析并顯示
· 相機圖像分割成多個區域，實現單相機多光斑獨立分析的結果
· 提供客戶自編輯平臺，創建自動化測試與自動判定Pass/Fall的流程
